خزانات الفولاذ المقاوم للصدأ: دليل تصنيع خزانات الضغط والمياه الصغيرة

خزانات صغيرة من الفولاذ المقاوم للصدأ: حيث يلتقي الحجم الصغير مع الأداء الصناعي

إن الخزانات الصغيرة المصنوعة من الفولاذ المقاوم للصدأ ليست مجرد نسخ مصغرة من السفن الصناعية الكبيرة - فهي عبارة عن حلول احتواء مصممة بدقة للتعامل مع الوسائط كثيرة المتطلبات في البيئات ذات المساحة المحدودة. تتراوح السعات النموذجية من 1 لتر إلى عدة مئات من اللترات، والسمة المميزة هي أن الخزان يجب أن يظل يوفر نفس مقاومة التآكل، والنظافة، والموثوقية الميكانيكية مثل نظيراته كاملة الحجم.

السبائك الأكثر تحديدًا على نطاق واسع للخزانات المدمجة هي 304 الفولاذ المقاوم للصدأ ، والذي يوفر مقاومة ممتازة للماء والأحماض الخفيفة ومعظم المركبات العضوية بسعر فعال من حيث التكلفة. تتم ترقية التطبيقات التي تتطلب التعرض للكلوريدات أو مياه البحر أو عوامل التنظيف القوية إلى الفولاذ المقاوم للصدأ 316L ، حيث تؤدي إضافة الموليبدينوم إلى سد الفجوة ضد التآكل والشقوق. في التطبيقات الصيدلانية والمواد الغذائية فائقة النقاء، تعتبر الأسطح الداخلية المصقولة كهربائيًا بمتوسط ​​خشونة (Ra) أقل من 0.4 ميكرومتر هي المعيار القياسي، مما يزيل نقاط الاحتجاز الميكروبية دون الاعتماد على الطلاءات الكيميائية.

وبعيدًا عن درجة المواد، يعد سمك الجدار بالنسبة لحجم الخزان أحد متغيرات التصميم الحاسمة للخزانات الصغيرة. نظرًا لأن نسبة مساحة السطح إلى الحجم تزداد مع انخفاض قطر الخزان، فإن الخزانات الصغيرة ذات الجدران الرقيقة تتعرض فعليًا لضغط طوقي أعلى نسبيًا تحت الضغط الداخلي مقارنة بالخزانات الكبيرة التي لها نفس تصنيف الضغط الاسمي. يراعي المصنعون ذوو السمعة الطيبة ذلك من خلال الحفاظ على الحد الأدنى من سماكة الجدار بما يتوافق مع رموز تصميم ASME أو PED حتى عندما يبدو ضغط التشغيل لدى العميل منخفضًا.

خزان الضغط من الفولاذ المقاوم للصدأ: معايير التصميم والتقييمات وما يجب على المشترين التحقق منه

يقوم خزان الضغط المصنوع من الفولاذ المقاوم للصدأ بتخزين أو معالجة السوائل - الغازات أو السوائل أو الوسائط المختلطة الطور - عند ضغوط أعلى من الغلاف الجوي. إن تصنيف ضغط العمل، المعبر عنه بالبار أو PSI، هو المواصفات الأكثر أهمية ويجب التحقق منه وفقًا لرمز وعاء الضغط المطبق قبل وضع أي خزان في الخدمة.

رموز التصميم الرئيسية وعلامات التصديق

الكودان السائدان اللذان يحكمان تصنيع أوعية الضغط المصنوعة من الفولاذ المقاوم للصدأ هما:

• ASME BPVC القسم الثامن القسم 1 — المعيار الأمريكي الأساسي لأوعية الضغط التي تصل إلى 3000 رطل لكل بوصة مربعة، ويتطلب فحصًا من طرف ثالث وختم ASME "U" للتطبيقات المنظمة.
• بيد 2014/68/الاتحاد الأوروبي — التوجيه الأوروبي لمعدات الضغط، الذي يفرض تقييم المطابقة ووضع علامة CE للسفن التي لديها منتج PS × V أعلى من الحدود المحددة.
• جيجا 150 — معيار أوعية الضغط الوطنية الصينية، والذي يُشار إليه على نطاق واسع في الخزانات المصنعة محليًا.

بالنسبة لخزانات الضغط الصغيرة المستخدمة في المختبرات، أو المصانع التجريبية، أو الأنظمة المثبتة على منصات منزلقة، كثيرًا ما يواجه المشترون خزانات غير كودية - وهي أوعية مصنعة وفقًا لمعايير التصميم الداخلي للشركة المصنعة بدلاً من كود معترف به. تعتبر هذه المنتجات مقبولة في العديد من الولايات القضائية للخدمة ذات الضغط المنخفض أو الخدمة غير الخاضعة للتنظيم، ولكنها تتطلب تقييمًا هندسيًا رسميًا قبل استخدامها في مصنع معتمد أو موقع خطير.

تصنيف الضغط مقابل ضغط التصميم مقابل ضغط الاختبار

تظهر ثلاثة أرقام في كل ورقة بيانات لخزان الضغط، ويُعد الخلط بينها مصدرًا شائعًا لأخطاء الشراء:

إن اختيار خزان ضغط من الفولاذ المقاوم للصدأ مُقدر بأقصى ضغط تشغيل متوقع تمامًا لا يترك أي هامش أمان لارتفاع الضغط أو التمدد الحراري أو تغييرات العملية المستقبلية. يحدد النهج المحافظ دبابة مزودة بـ MAWP على الأقل 25-30% أعلاه ضغط التشغيل العادي، والذي يحافظ أيضًا على وقت استجابة الصمام وجهاز التنفيس.

خزان مياه ستانلس ستيل التصنيع: العملية والتسامح ونقاط فحص الجودة

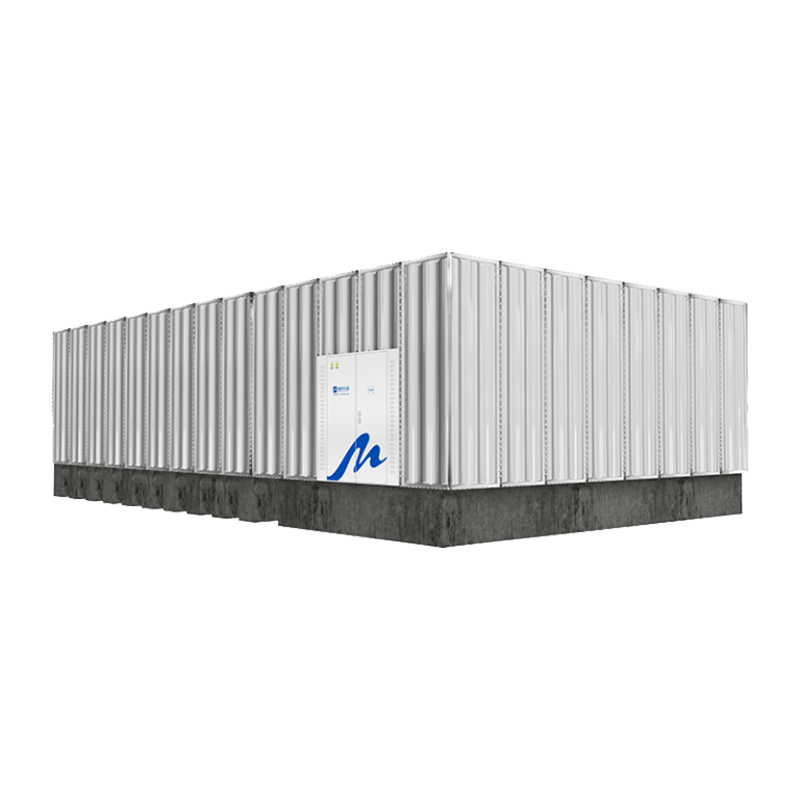

يغطي تصنيع خزانات المياه المصنوعة من الفولاذ المقاوم للصدأ نطاقًا واسعًا - بدءًا من أوعية تخزين الضغط الجوي البسيطة لمياه الشرب وحتى الخزانات المعقدة المغلفة لأنظمة تسخين الماء الساخن وخزانات المياه العازلة للمياه المبردة في تطبيقات التدفئة والتهوية وتكييف الهواء (HVAC). على الرغم من أن عملية التصنيع متشابهة ظاهريًا عبر التطبيقات، إلا أنها تتباين بشكل كبير في متطلبات جودة اللحام والمعالجة السطحية وبروتوكول الاختبار اعتمادًا على ظروف الخدمة.

تسلسل التصنيع الأساسي

1. استلام المواد والتفتيش عليها — يتم التحقق من شهادات اختبار المطحنة (MTCs) وفقًا لمواصفات الطلب، والتأكد من درجة السبيكة، ورقم الحرارة، والخواص الميكانيكية.
2. المتداول لوحة وتشكيل قذيفة - يتم تشكيل اللوح المقاوم للصدأ إلى القطر المحدد. عادةً ما يكون تحمل البيضاوية للأوعية ذات الضغط المقدر ±0.5% من القطر الاسمي لكل رمز ASME.
3. لحام — GTAW (TIG) هي العملية المفضلة لتمرير الجذور وخزانات المواد الغذائية/الصيدلانية بسبب انخفاض الترشيش ونقاء اللحام العالي. يتم استخدام GMAW (MIG) في اللحامات الهيكلية ذات الترسيب العالي في الخزانات الجوية. يجب أن يحمل جميع عمال اللحام المؤهلات الحالية وفقًا للكود المعمول به (على سبيل المثال، ASME القسم التاسع).
4. معالجة ما بعد اللحام — يتم تخميل أو تخليل طبقات اللحام الموجودة على الخزانات المقاومة للصدأ لاستعادة الطبقة السلبية لأكسيد الكروم التي تعطلت بسبب الحرارة. يُفضل بشكل متزايد تخميل حامض الستريك على حامض النيتريك لأسباب تتعلق بالسلامة البيئية والتعامل معها.
5. تركيب الفوهة والتركيب — يتم لحام الوصلات ذات الحواف والملولبة، والممرات، ومنافذ الصرف، ووصلات الأجهزة وفحصها للتأكد من استمرارية اللحام ومسارات التسرب.
6. اختبار الضغط وتجربة الاقتراب من الموت — يؤكد الاختبار الهيدروستاتيكي أو الهوائي على السلامة الهيكلية. يتم تطبيق طرق الفحص غير المدمر (NDE) مثل التصوير الشعاعي (RT) أو الاختبار بالموجات فوق الصوتية (UT) أو فحص اختراق الصبغة (PT) على طبقات اللحام وفقًا لمتطلبات الكود.

متطلبات تصنيع المياه الصالحة للشرب والصرف الصحي

تحمل صهاريج تخزين المياه المخصصة لملامسة مياه الشرب التزامات امتثال إضافية تتجاوز السلامة الهيكلية. في الولايات المتحدة، يجب أن تتوافق الخزانات عادةً مع NSF/ANSI 61، الذي يشهد أن المواد لا ترشح الملوثات إلى مياه الشرب بمستويات أعلى من العتبات الصحية المحددة. تشير المشاريع الأوروبية إلى التوجيه الأوروبي لمياه الشرب (2020/2184/EU) ومعايير EN ذات الصلة. يجب على المصنعين الذين يخدمون أسواق مياه الشرب توثيق إمكانية التتبع الكامل للمواد واستخدام اللدائن المدرجة في قائمة NSF فقط للحشيات والأختام.

يلعب تشطيب السطح الداخلي أيضًا دورًا عمليًا في جودة المياه: تشطيب مطحنة 2B أو BA مقبول بشكل عام لتخزين الماء البارد في الغلاف الجوي، بينما تستفيد أنظمة الماء الساخن التي تعمل فوق 60 درجة مئوية من الجزء الداخلي الأرضي أو المصقول كهربائيًا الذي يقلل من التصاق المقياس ويسهل الفحص الدوري. بالنسبة للخزانات في أنظمة إعادة التدوير، يجب إزالة جميع المناطق الراكدة - الأرجل الميتة التي يزيد طولها عن ثلاثة أقطار للأنابيب - في مرحلة التصميم لمنع الاستعمار البكتيري.

المهلة الزمنية، والتخصيص، وما يجب تحديده عند الطلب

يتم شحن تصميمات خزان المياه القياسية المصنوعة من الفولاذ المقاوم للصدأ مع تكوينات الفوهة الشائعة من مصنعين متخصصين خلال 4 إلى 10 أسابيع. السفن المخصصة بالكامل - بأقطار غير قياسية، أو تصميمات مغلفة، أو ملفات تسخين مدمجة، أو أوعية مختومة برمز تتطلب نقاط فحص تابعة لجهة خارجية - تتطلب عادةً ما بين 10 إلى 20 أسبوعًا اعتمادًا على تراكم المتجر وتعقيد حزمة وثائق تجربة الاقتراب من الموت المطلوبة.

يجب أن تتضمن مواصفات الشراء الكاملة لخزان المياه المصنوع من الفولاذ المقاوم للصدأ ما يلي:

• القدرة على العمل (لتر أو جالون) وأبعاد الغلاف الإجمالية أو قيود المساحة
• نطاق درجة حرارة التشغيل والحد الأقصى لضغط العمل
• درجة مقاومة للصدأ (304، 316L، 316Ti، دوبلكس، إلخ.) والحد الأدنى لسمك الجدار
• متطلبات رمز التصميم والشهادة المعمول بها (ASME، PED، NSF/ANSI 61، وما إلى ذلك)
• جدول الفوهات: الكمية والحجم والتصنيف والاتجاه لجميع الوصلات
• متطلبات تشطيب الأسطح الداخلية والخارجية
• الوثائق المطلوبة: MTCs، وخرائط اللحام، وتقارير تجربة الاقتراب من الموت، وسجلات الاختبار الهيدروستاتيكي

اختيار الخزان المناسب من الفولاذ المقاوم للصدأ: إطار عمل عملي للقرار

مع مواصفات خزان الفولاذ المقاوم للصدأ، تحمل كل من الهندسة الزائدة والهندسة المنخفضة تكاليف حقيقية. إن الإفراط في تحديد درجة السبائك أو التشطيب السطحي لخزان تخزين المياه الجوية غير الحرجة يضيف تكلفة تصنيع غير ضرورية؛ إن عدم تحديد سمك الجدار أو حذف شهادة الكود على وعاء الضغط يؤدي إلى التعرض للسلامة والمسؤولية.

يقوم إطار البدء الموثوق بتقييم أربعة متغيرات بالتسلسل: الوسط المخزن وتآكله (يحدد درجة السبائك)؛ ضغط التشغيل ودرجة الحرارة (يحدد سمك الجدار، وتصميم الرأس، وما إذا كان ختم الرمز مطلوبًا)؛ البيئة التنظيمية وبيئة الاستخدام النهائي (يحدد الشهادات مثل NSF، أو ASME، أو PED، أو الامتثال لـ FDA 21 CFR)؛ و المساحة والوزن وقيود التثبيت (يحدد هندسة الخزان وهيكل الدعم). يؤدي العمل من خلال هذه الأبعاد الأربعة قبل التعامل مع الشركة المصنّعة إلى مواصفات أكثر صرامة وعرض أسعار أكثر دقة وعملية موافقة أسرع.

بالنسبة للتطبيقات التي تقع عند الحد الفاصل بين المنتج القياسي والتصنيع المخصص - على سبيل المثال، خزان ضغط صغير من الفولاذ المقاوم للصدأ مع اتجاه فوهة غير عادي أو ضغط عمل غير قياسي - يمكن للمصنعين ذوي الخبرة في كثير من الأحيان تكييف التصميم المؤهل الحالي بدلاً من البدء من الصفر، مما يقلل من المهلة الزمنية ومدى تجربة الاقتراب من الموت المطلوبة. يحقق المشترون الذين يقدمون ورقة بيانات مفصلة للعملية في مرحلة الاستفسار باستمرار إنجازًا أسرع وأوامر تغيير أقل للطلب اللاحق مقارنة بأولئك الذين يعتمدون على الأوصاف اللفظية أو الرسومات العامة.
